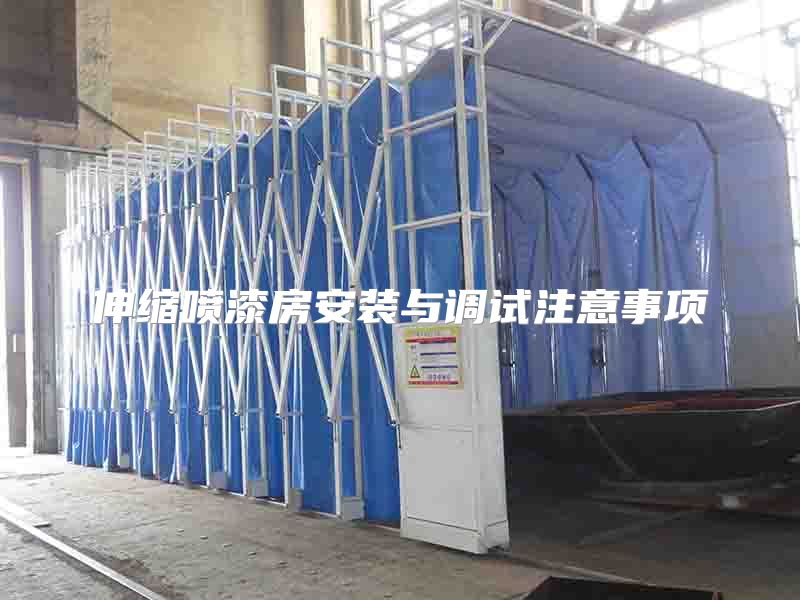

伸缩喷漆房安装与调试注意事项

伸缩喷漆房作为现代喷涂作业的重要设备，其安装与调试质量直接影响使用效果和安全性。本文从安装前的准备工作、安装过程中的关键环节到调试阶段的注意事项，系统总结了15个专业技术要点，包括基础验收、轨道安装、框架组装、控制系统调试等核心，旨在为相关技术人员提供实用指导，确保伸缩喷漆房的高效稳定运行。

引言

伸缩喷漆房因其灵活的空间调节能力和高效的作业性能，在汽车维修、工业制造等领域得到广泛应用。不规范的安装与调试往往导致设备运行故障、喷涂质量下降甚至安全隐患。本文基于行业标准和实践经验，详细阐述伸缩喷漆房从安装到调试全流程的技术要点，帮助用户规避常见问题，充分发挥设备性能。

一、安装前的准备工作

场地评估与基础验收是伸缩喷漆房安装的首要环节。安装前必须确保场地符合设备基础图要求，混凝土基础强度达到C25以上，厚度不低于150mm，平面度误差控制在±3mm/2m范围内。特别要注意检查预埋件位置是否准确，锚栓规格是否符合设计要求。基础养护期应满28天，冬季施工时需适当延长。

设备开箱检查需由供应商、施工方和用户三方共同参与。核对设备清单时应重点检查轨道、框架、驱动系统等核心部件的数量和质量，确认无运输损伤。所有电气元件应有防水防尘措施，电机防护等级不低于IP55。发现缺件或损坏应立即拍照记录并联系供应商处理。

技术交底与安全培训不可忽视。安装前应组织施工人员详细阅读安装手册，了解设备结构特点和关键技术参数。安全培训应包括高空作业规范、电气安全操作、起重设备使用等，所有人员必须佩戴合格的安全防护装备。特别强调对伸缩机构运动轨迹的认识，避免挤压伤害。

工具与人员准备直接影响安装效率。除常规工具外，需准备激光水准仪、扭矩扳手、绝缘电阻测试仪等专业设备。安装团队应至少包括机械工程师1名、电工1名、焊工1名（如需现场焊接）和辅助工2-3名。复杂项目建议供应商派技术人员现场指导。

环境条件评估常被忽视但至关重要。安装场地温度应保持在5-35℃之间，相对湿度不超过85%。室外安装时需考虑风荷载影响，必要时应设置挡风设施。周边不得有腐蚀性气体源，配电系统容量须满足设备峰值功率需求并有20%余量。

二、安装过程中的关键技术要点

轨道安装是确保伸缩顺畅的基础。采用激光水准仪调整轨道水平度，全长偏差不超过3mm。轨道接头处间隙控制在2-3mm，采用45°斜接方式减少运行冲击。固定螺栓应按对角线顺序逐步紧固，最终扭矩值达到设计要求的120%。轨道内侧工作面需涂抹专用润滑脂，但注意避免污染行走轮。

框架组装必须保证结构强度和垂直度。立柱安装后应用经纬仪校正，垂直度偏差≤1/1000且全高不超过5mm。横梁与立柱连接处的高强度螺栓应分三次拧紧，最终扭矩值参照技术文件。框架对角线长度差控制在5mm以内，所有焊接部位需进行防锈处理并补涂面漆。

驱动系统安装关乎运行可靠性。链条或钢丝绳传动系统需保持适度张紧，下垂量一般为跨距的1%-2%。电机与减速机联轴器对中偏差不超过0.1mm，手动盘车应无卡阻。限位开关安装位置要精确，确保伸缩房在极限位置能可靠停止。特别提醒：通电前必须确认电机转向与设备运动方向一致。

密封系统安装影响漆雾 containment效果。顶部和侧面的密封条应连续无间断，接缝处采用斜接方式。门洞周边的气密毛刷需保持适当压缩量（通常为原厚度的30%），底部密封板与地面间隙不超过3mm。建议安装完成后进行漏光测试，任何可见光缝隙都需返工处理。

电气系统安装必须符合防爆要求。喷涂区内所有电气设备应达到相应防爆等级，线管采用镀锌钢管并可靠接地。控制箱安装位置要避开漆雾聚集区，进线口做好密封。传感器线路需单独敷设，与动力线间距不小于300mm。特别强调：所有接地电阻值应小于4Ω，PE线截面积不小于相线的1/2。

三、调试阶段的核心注意事项

空载运行测试是调试的第一步。首次通电应采用点动方式，观察各机构运动方向是否正确。全行程往返运行不少于
