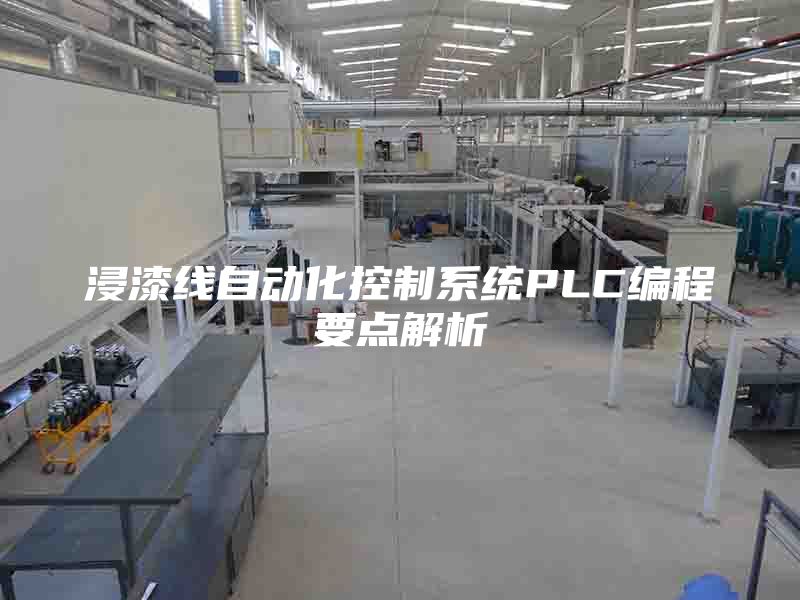

浸漆线自动化控制系统PLC编程要点解析

---

引言

浸漆线作为电机、变压器等电气设备生产中的关键工艺环节，其自动化控制系统的稳定性和精度直接影响产品质量与生产效率。PLC（可编程逻辑控制器）作为系统的核心，其编程设计需兼顾工艺逻辑、设备联动与故障处理。本文将围绕浸漆线自动化控制需求，从硬件配置、程序架构、关键功能实现及调试优化等方面，详细解析PLC编程的核心要点。

---

一、浸漆线工艺需求与控制系统架构

1. 工艺特点分析

浸漆线通常包含上料、预热、浸漆、滴漆、固化、下料等工序，需精确控制温度、时间、漆液黏度等参数。固化阶段要求温控误差≤±2℃，浸漆时间需根据工件尺寸动态调整。

关键需求：多设备协同（传送带、加热炉、漆槽升降机构）、实时数据采集（传感器反馈）、异常报警（如漆液液位不足）。

2. 控制系统硬件选型

- PLC型号选择：推荐采用西门子S7-1200/1500或三菱FX系列，支持多轴运动控制（如伺服电机驱动传送带）和模拟量输入（温度、压力信号）。

- 扩展模块：增加AO模块（控制加热器功率）、DI/DO模块（限位开关、电磁阀信号）。

- HMI集成：通过触摸屏实现参数设置与状态监控。

---

二、PLC编程核心要点解析

1. 程序结构化设计

- 模块化编程：

采用OB（组织块）、FC（函数）、FB（功能块）分层架构。

- OB1：主循环调用各工艺子程序；

- FB1：封装漆槽升降控制逻辑（含位置反馈与故障判断）；

- FC1：实现PID温控算法（固化炉温度调节）。

- 数据块规划：

定义全局DB（如工艺参数DB_Recipe）和实例DB（如设备状态DB_Motor）。

2. 关键功能实现

- 运动控制：

使用PLC内置脉冲输出或PROFINET总线控制伺服电机，示例代码（TIA Portal环境）：

``SCL

"Axis_Conveyor".MC_MoveAbsolute(

Position := 1000.0, // 目标位置(mm)

Velocity := 200.0, // 速度(mm/s)

Execute := TRUE);`

- PID参数整定：

通过自整定功能或手动调整（如P=2.5, I=0.1, D=0.05），结合模拟量输入（PT100温度信号）输出（固态继电器控制）。

- 安全逻辑设计：

添加急停回路（独立硬件电路+软件互锁），在PLC中编写安全条件判断：`LAD

IF "Emergency_Stop" OR "Over_Temperature" THEN

"Motor_Power" := FALSE; // 立即切断动力

END_IF;``

3. 通信与数据管理

- 工业协议应用：

通过Modbus RTU与漆液黏度仪通信，或PROFINET连接分布式I/O。

- 报警记录：

利用ALARM_8P指令生成报警信息（如“漆槽液位低”），存储至HMI历史数据库。

---

三、调试与优化策略

1. 分阶段调试

- 单机测试：验证各执行机构（如气动阀动作）；

- 联动空载运行：检查时序逻辑（如传送带与漆槽升降同步）；

- 带载优化：调整PID参数与运动曲线。

2. 常见问题处理

- 信号干扰：采用屏蔽电缆并接地，滤波模拟量信号（如4-20mA）。

- 时序冲突：通过S7-Graph编写顺序控制，确保滴漆完成后才启动固化。

3. 长期维护建议

- 定期备份PLC程序与参数；

- 监控关键设备寿命（如加热器累计工作时间）。

---

四、案例应用与效益分析

以某电机生产企业为例，采用上述PLC方案后：

- 生产效率提升20%（减少人工干预）；

- 产品不良率下降至0.5%（温控
