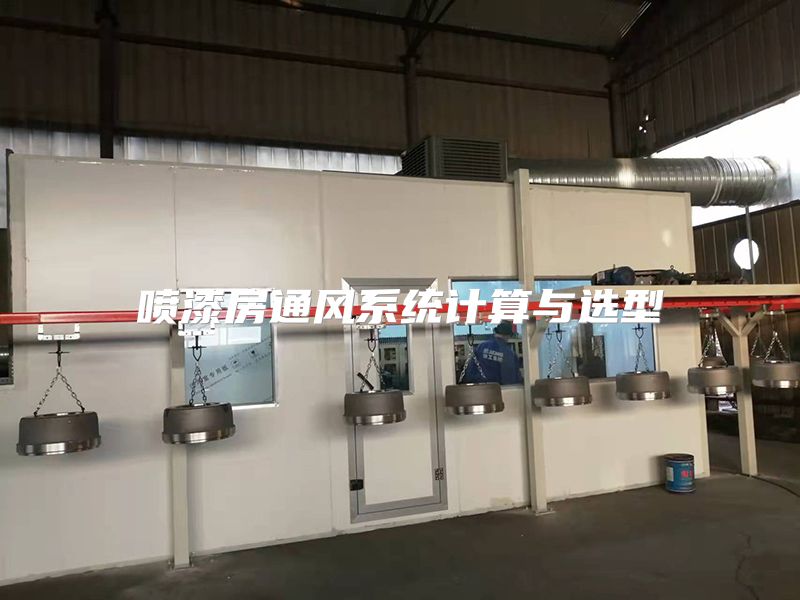

喷漆房通风系统计算与选型

喷漆房通风系统是确保喷漆作业安全、高效运行的核心组成部分。它不仅关系到操作人员的健康与安全，还直接影响喷漆质量和环境保护。本文将详细探讨喷漆房通风系统的计算与选型方法，帮助读者科学设计并选择合适的通风方案。

一、通风系统的重要性

喷漆作业过程中会产生大量的有害气体、溶剂蒸汽和悬浮颗粒物，这些物质如果得不到及时有效的处理，会对人体健康造成严重危害，如呼吸道疾病、皮肤过敏甚至中毒。通风不良还会导致喷漆环境中的可燃气体积累，增加火灾和爆炸的风险。科学合理的通风系统设计是喷漆房安全运行的基础。

通风系统对喷漆质量也有显著影响。良好的通风可以确保漆雾迅速排出，避免漆雾沉降到未干的漆面上，从而减少表面瑕疵，提高喷涂效果。合理的空气流动还能帮助控制喷漆房内的温度和湿度，为喷漆作业提供稳定的环境条件。

二、通风系统的基本组成

一个完整的喷漆房通风系统通常由以下几个部分组成：

1. 进风系统：负责将新鲜空气引入喷漆房，通常包括进风口、过滤器和风机。进风系统需要保证空气的洁净度，避免外部灰尘和污染物进入喷漆区域。

2. 排风系统：用于排出喷漆过程中产生的有害气体和漆雾，包括排风口、过滤装置和排风机。排风系统的设计需确保有害物质被有效捕获并排出。

3. 空气净化设备：如漆雾过滤器、活性炭吸附装置等，用于处理排出的空气，减少对环境的污染。

4. 控制系统：通过传感器和自动调节装置，实时监控和调整通风系统的运行状态，确保其始终处于最优工作条件。

三、通风量计算

通风量的计算是通风系统设计的核心环节。合理的通风量既要保证有害物质的及时排出，又要避免能源的浪费。通风量的计算基于以下因素：

1. 喷漆房体积：通风量首先与喷漆房的容积相关。通风系统需要保证每小时换气次数达到一定标准。对于常见的喷漆房，换气次数通常在60-120次/小时之间，具体需根据喷漆作业的强度和有害物质的产生速率调整。

2. 有害物质产生量：通风量需确保单位时间内产生的有害物质浓度被稀释到安全范围内。根据有机溶剂的使用量，可以通过以下公式估算所需通风量：

\[

Q = \frac{G \times K}{C}

\]

\(Q\) 为通风量（m³/h），\(G\) 为溶剂蒸发量（g/h），\(K\) 为安全系数（通常取10-15），\(C\) 为有害物质允许浓度（mg/m³）。

3. 操作人员数量：喷漆房内操作人员的呼吸需求也是通风量计算的一个考虑因素。每人所需的新鲜空气量约为30-50 m³/h。

综合以上因素，通风量的最终确定需结合实际情况，并通过专业软件或经验公式进行校验。

四、风机选型

风机是通风系统的动力核心，其选型直接影响到系统的运行效果和能耗。在选择风机时，需要考虑以下几个关键参数：

1. 风量：风机的基础性能参数，需根据计算出的通风量选择适当的风机，确保其能够提供足够的空气流动。

2. 风压：风机需要克服通风系统的阻力，包括管道摩擦、过滤器阻力等。风压不足会导致通风效果下降，因此需根据系统阻力计算选择合适的风压。

3. 风机类型：常见的风机类型包括轴流风机和离心风机。轴流风机适用于大风量、低风压的场合，而离心风机适用于高风压、风量适中的系统。喷漆房通风系统通常选择防爆型的离心风机，以确保安全。

4. 能效与噪音：高效的风机可以降低运行成本，而低噪音设计则能改善工作环境。在选型时，应优先选择能效高、噪音低的产品。

五、过滤设备的选择

过滤设备是保证通风系统排放达标的关键。喷漆房通风系统中常用的过滤设备包括：

1. 漆雾过滤器：用于捕获喷漆过程中产生的漆雾颗粒。常见的漆雾过滤器有干式过滤和湿式过滤两种。干式过滤器更换方便，但捕获效率较低；湿式过滤器效率高，但维护复杂。选择时需根据喷漆类型和环保要求决定。

2. 活性炭吸附装置：用于处理有机溶剂蒸汽，通过活性炭的吸附作用减少有害气体的排放。活性炭需
