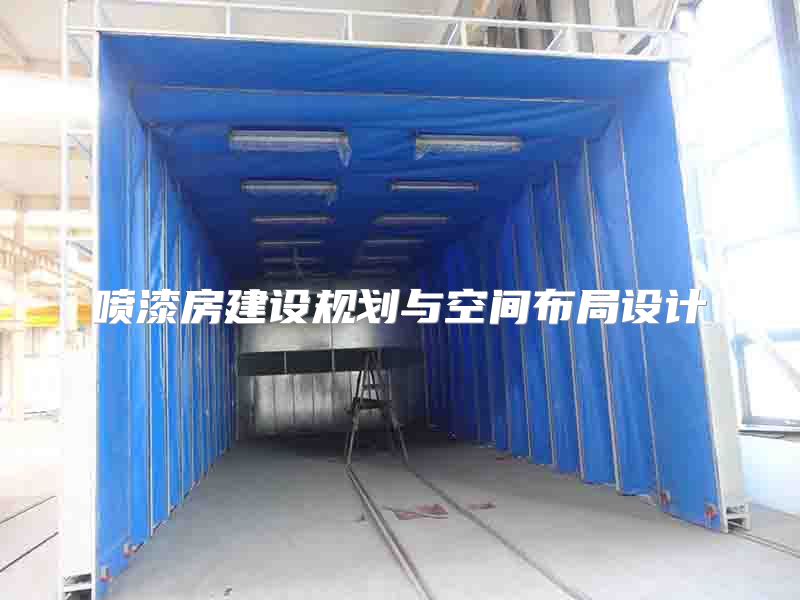

喷漆房建设规划与空间布局设计

返回列表 来源: 发布日期:2025-04-26

喷漆房建设规划与空间布局设计的重要性

在现代工业生产中,喷漆房作为表面处理工艺的核心设施,其建设规划与空间布局设计直接关系到生产效率、产品质量、能源消耗和环境保护等多方面因素。一个科学合理的喷漆房设计方案不仅能够提升作业效率30%以上,还能显著降低运营成本并确保符合日益严格的环保法规要求。喷漆房的设计需要综合考虑工艺流程、设备选型、人员操作习惯、安全规范以及未来扩展可能性等诸多因素,是一项复杂的系统工程。本文将系统阐述喷漆房建设规划与空间布局设计的关键要素,为相关企业提供实用的参考指南。

喷漆房选址与环境评估

喷漆房建设规划与空间布局设计

喷漆房的选址是建设规划的首要环节,直接影响后续所有设计决策。理想的选址应满足以下条件:喷漆房应尽可能靠近生产流水线的上游工序,减少半成品运输距离;选址区域应具备良好的地质条件,能够承受重型设备和钢结构建筑的荷载;第三,周边环境应相对开阔,便于废气排放和消防通道设置;还需考虑未来产能扩展的空间预留。

环境评估是选址阶段不可或缺的工作,包括:周边空气质量背景值测定、主导风向分析、噪声敏感点识别以及地下水保护评估等。特别是对于大型工业喷漆房,必须进行环境影响评价并获得相关环保部门的审批。根据大气污染防治法要求,喷漆房与居民区、学校、医院等敏感点的距离一般不应少于300米,且应位于当地主导风向的下风向位置。

喷漆房类型选择与工艺规划

喷漆房类型选择需根据产品特性、产量要求和预算限制进行综合考量。常见类型包括:传统侧抽风喷漆房、下抽风喷漆房、无泵水幕喷漆房以及干式过滤喷漆房等。汽车制造业多采用下抽风式设计,可实现更好的漆雾捕捉效果;而家具行业则更倾向水帘式喷漆房,成本较低且维护简便。

工艺规划是喷漆房设计的核心,需要明确以下参数:喷漆对象的最大尺寸、日处理量、油漆类型(水性或溶剂型)、固化方式(自然干燥或烘烤)、工艺节拍要求等。对于大型工程机械喷漆,需设计足够高的门洞(通常不低于6米)和强大的换气系统(换气次数50-100次/小时);而电子产品的小件喷漆则更注重洁净度控制,需配置高效过滤系统。

喷漆房空间布局设计原则

喷漆房内部空间布局应遵循"工艺流程最短、物料流动最顺、操作空间最适"的基本原则。典型的功能分区包括:预处理区、喷漆作业区、流平区、烘干区、工件周转区和辅助设备区。各区域之间既要保持相对独立,又要确保物流畅通,通常采用直线型、U型或L型布局。

人体工程学在空间设计中至关重要:喷漆工位宽度不应小于2.5米,高度应根据操作姿势(站立或坐姿)确定;通道宽度需考虑搬运设备(如叉车)的转弯半径,主通道一般不少于3米。要预留足够的设备检修空间,特别是对于大型送排风系统,背部检修距离建议不小于1.2米。

喷漆房通风与空气净化系统设计

通风系统是喷漆房的心脏,其设计质量直接影响漆雾捕捉效果和作业环境安全。关键参数包括:断面风速(通常0.25-0.5m/s)、换气次数、排风量计算等。下抽风式设计的风速均匀性应控制在±15%以内,以避免漆雾逸散。空气净化系统通常采用多级过滤:初效过滤器拦截大颗粒,中效过滤器处理中等粒径漆雾,高效过滤器或湿式洗涤装置去除细小颗粒。

对于溶剂型油漆作业,还需考虑有机废气(VOCs)处理系统,常见技术有活性炭吸附、催化燃烧、生物处理等。根据最新环保要求,VOCs去除效率通常需达到90%以上。系统设计时需注意:风管应尽可能短直,减少弯头;防腐处理(特别是湿式系统);以及防爆要求(溶剂浓度监控和报警装置)。

喷漆房安全与环保设计要点

喷漆房属于火灾高危区域,安全设计必须符合GB 6514涂装作业安全规程等标准要求。电气系统应全部采用防爆型设备,照明灯具防护等级不低于IP65;设置可燃气体浓度报警系统,联动事故排风;灭火系统推荐采用自动水喷雾或细水雾系统,避免使用干粉灭火器造成设备污染。

环保设计方面,除废气处理外
