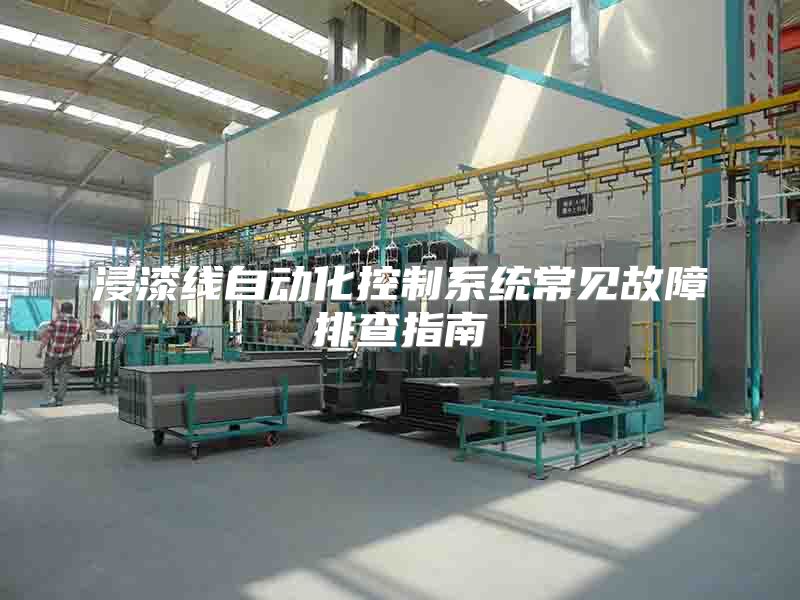

浸漆线自动化控制系统常见故障排查指南

引言

浸漆线自动化控制系统广泛应用于电机、变压器、电抗器等电气设备的绝缘处理工艺中，其稳定运行直接影响产品质量和生产效率。由于设备长期运行、环境因素或操作不当，系统可能出现各种故障。本指南旨在帮助技术人员快速识别和解决浸漆线自动化控制系统的常见故障，确保生产顺利进行。

1. 系统概述

浸漆线自动化控制系统通常由以下核心部分组成：

- PLC（可编程逻辑控制器）：控制整个浸漆流程，包括输送、浸漆、滴漆、烘干等。

- HMI（人机界面）：提供操作界面，便于参数设置和监控。

- 传感器（液位、温度、流量等）：监测漆液状态和设备运行参数。

- 执行机构（电机、气缸、阀门等）：执行PLC指令，完成浸漆动作。

- 烘干系统：控制温度和时间，确保漆膜固化。

2. 常见故障及排查方法

2.1 输送系统故障

故障现象：输送带停止运行或速度异常。

可能原因：

1. 电机驱动器故障或过载。

2. 输送带传感器失灵。

3. PLC输出信号异常。

4. 机械卡阻或皮带打滑。

排查步骤：

1. 检查电机电源及驱动器状态，确认无报警。

2. 测试传感器信号是否正常反馈至PLC。

3. 使用万用表测量PLC输出端电压，确认控制信号正常。

4. 检查输送带是否有异物卡住或皮带松弛。

2.2 浸漆槽液位异常

故障现象：液位过高或过低，影响浸漆效果。

可能原因：

1. 液位传感器故障或校准错误。

2. 补漆泵或排漆阀故障。

3. 管路堵塞或泄漏。

排查步骤：

1. 检查液位传感器是否被漆液污染或损坏，必要时清洁或更换。

2. 测试补漆泵和排漆阀是否正常工作。

3. 检查管路是否畅通，避免堵塞或漏漆。

2.3 烘干温度不稳定

故障现象：烘干温度波动大，影响漆膜固化效果。

可能原因：

1. 温度传感器故障或校准偏差。

2. 加热元件（如加热管、热风循环风机）损坏。

3. PID参数设置不合理。

排查步骤：

1. 使用标准温度计对比测量，确认传感器数据准确。

2. 检查加热元件电阻值，确认无断路或短路。

3. 调整PID参数，优化温控响应速度。

2.4 PLC通信故障

故障现象：PLC与HMI或远程监控系统通信中断。

可能原因：

1. 通信线缆松动或损坏。

2. 网络模块故障。

3. IP地址或协议配置错误。

排查步骤：

1. 检查通信线缆连接是否牢固，必要时更换。

2. 重启PLC和HMI，观察通信是否恢复。

3. 核对IP地址、波特率等参数设置是否正确。

2.5 漆膜厚度不均匀

故障现象：工件漆膜厚度不一致，影响绝缘性能。

可能原因：

1. 漆液黏度异常（温度或稀释比例不当）。

2. 浸漆时间或提升速度设置不合理。

3. 工件悬挂方式不当，导致漆液流动不均。

排查步骤：

1. 检测漆液黏度，调整温度或稀释剂比例。

2. 优化浸漆时间和提升速度参数。

3. 检查工件悬挂角度，确保浸漆均匀。

3. 预防性维护建议

为避免频繁故障，建议定期进行以下维护：

- 每日检查：液位、温度、输送带运行状态。

- 每周维护：清洁传感器，检查电气连接。

- 每月保养：润滑机械部件，校准关键传感器。

- 年度大修：全面检查PLC程序、更换老化部件。

4.

浸漆线自动化控制系统的稳定运行依赖于正确的操作、定期维护和快速故障排查。通过本指南提供的排查方法，技术人员可以高效解决常见问题，减少停机时间，提高生产效率。如遇
