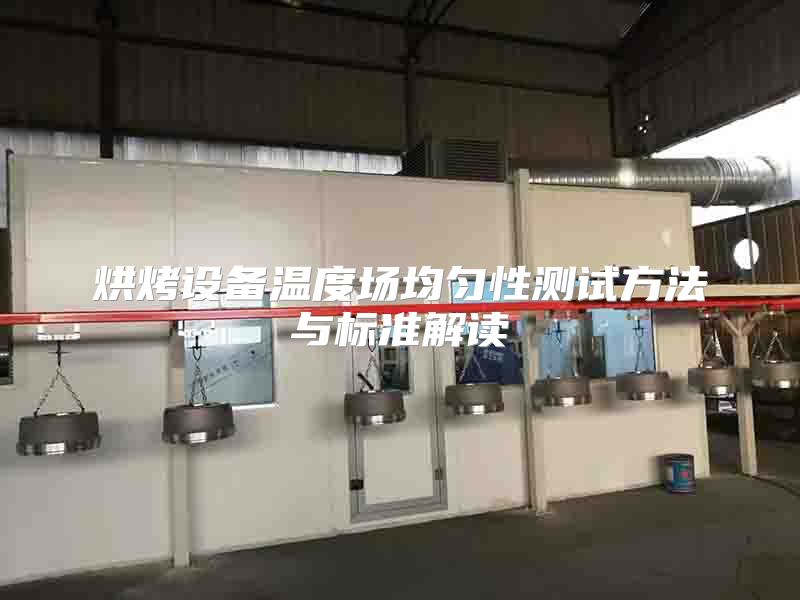

烘烤设备温度场均匀性测试方法与标准解读

引言

在食品加工、电子制造、材料热处理等行业中，烘烤设备的温度场均匀性直接影响产品质量和生产效率。温度场均匀性是指烘烤设备内部各点温度与设定温度之间的偏差程度，是衡量设备性能的重要指标。本文将详细探讨烘烤设备温度场均匀性的测试方法、相关标准要求以及实际应用中的注意事项，为相关行业的技术人员提供参考。

一、温度场均匀性的重要性

烘烤设备温度场均匀性不佳会导致多种问题：在食品行业，不均匀的温度分布可能导致部分产品烤焦而其他部分未熟；在电子行业，温度差异会影响元件性能的一致性；在材料处理领域，温度不均匀可能导致材料性能差异。准确测试和评估烘烤设备的温度场均匀性对保证产品质量至关重要。

研究表明，当烘烤设备内部温差超过±5℃时，就可能对产品质量产生显著影响。而高端应用领域如半导体制造，对温度均匀性的要求更为严格，通常需要控制在±1℃以内。

二、温度场均匀性测试方法

1. 测试前准备

在进行温度场均匀性测试前，需要做好以下准备工作：

- 确保烘烤设备清洁且处于正常工作状态

- 准备经过校准的温度测量设备（通常使用热电偶或热电阻）

- 设计合理的测温点分布方案

- 准备测试记录表格

2. 测温点布置原则

测温点的布置直接影响测试结果的代表性，应遵循以下原则：

- 覆盖整个工作空间，包括中心点和各角落

- 在高度方向上至少布置上、中、下三层

- 避开加热元件直接辐射区域

- 对于大型设备，测温点间距不宜过大，通常不超过30cm

3. 常用测试方法

(1) 多点同步测试法

使用多通道温度记录仪同时测量各点的温度变化。这种方法数据准确，但设备成本较高。

(2) 单点移动测试法

使用单个温度传感器在不同位置依次测量。成本低但测试周期长，且无法反映温度场的动态变化。

(3) 无线测温法

采用无线温度传感器进行测量，避免了布线问题，适合大型设备测试。

(4) 热成像法

使用红外热像仪快速获取温度分布图像，但精度相对较低，通常用于初步评估。

三、测试标准解读

1. 国际常用标准

- ISO 9001：质量管理体系要求中对测试设备校准的要求

- IEC 60751：工业铂电阻温度计标准

- ASTM E2877：烘箱温度均匀性评估标准

2. 国内相关标准

- GB/T 10067.1-2019：电热装置基本技术条件

- GB/T 30435-2013：电热干燥箱及电热鼓风干燥箱

- JJF 1101-2019：环境试验设备温度、湿度校准规范

3. 标准中的关键指标

- 温度均匀度：各测试点在稳定状态下最高温度与最低温度之差的一半，冠以"±"号表示

- 温度波动度：设备在稳定状态下，工作空间中心点温度随时间的变化量

- 温度偏差：设备在稳定状态下，工作空间各测试点的实测平均温度与设定温度的差值

四、测试流程与数据处理

1. 标准测试流程

1. 将烘烤设备空载升温至设定温度

2. 保持温度稳定至少30分钟（视设备大小而定）

3. 开始记录各测温点数据，记录间隔通常为1-2分钟

4. 持续记录至少30分钟或设备达到稳定状态

5. 停止记录，分析数据

2. 数据处理方法

- 计算各测温点的平均温度

- 找出最高温度和最低温度

- 计算温度均匀度：±(Tmax-Tmin)/2

- 计算温度波动度：中心点温度的最大波动范围

- 计算温度偏差：各点平均温度与设定温度的差值

3. 结果评估

根据行业和应用要求，将测试结果与相关标准或企业内部标准进行对比，评估设备性能是否合格。对于不合格的设备，应分析原因并进行调整或维修。

五、影响温度场均匀性的因素及改善措施

1. 主要影响因素

- 加热元件布局不合理

- 空气循环系统设计缺陷

- 保温性能不佳

- 设备门密封不良

- 控制系统精度不足

- 负载特性影响
