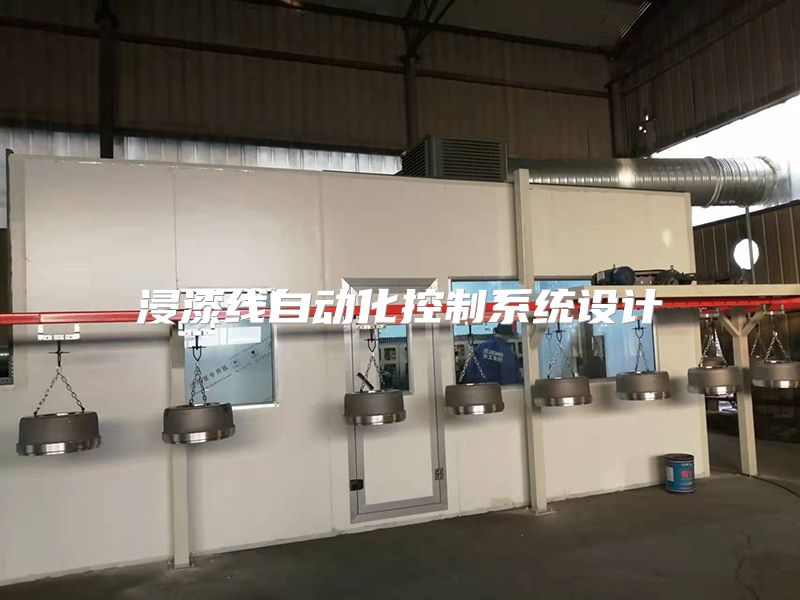

浸漆线自动化控制系统设计

本文针对传统浸漆工艺中存在的效率低下、质量不稳定等问题，提出了一套完整的浸漆线自动化控制系统设计方案。通过对系统总体架构、硬件配置、软件设计及关键控制算法的深入研究，实现了浸漆工艺参数的精确控制和工艺流程的自动化管理。系统采用PLC作为主控制器，结合传感器网络和人机交互界面，显著提高了生产效率和产品质量稳定性。实际应用表明，该系统能够降低人工干预程度，减少材料浪费，具有显著的经济效益和应用推广价值。

关键词

浸漆线；自动化控制；PLC；传感器网络；工艺优化

引言

随着制造业向智能化、自动化方向快速发展，传统浸漆工艺面临着效率低下、质量不稳定、环境污染严重等诸多挑战。浸漆作为电子元器件、电机绕组等产品生产过程中的关键工序，其工艺水平直接影响产品的绝缘性能和机械强度。本文提出的浸漆线自动化控制系统旨在解决传统工艺中的痛点问题，通过自动化技术提升生产效率和产品质量。

国内外学者在浸漆工艺自动化方面已开展了一系列研究。国外先进企业如杜邦、PPG等已实现了高度自动化的浸漆生产线，而国内相关研究相对滞后。本研究在吸收国外先进经验的基础上，结合国内生产实际，设计了一套经济实用、性能稳定的自动化控制系统，为国内浸漆工艺的升级改造提供了可行方案。

一、浸漆线自动化控制系统总体设计

浸漆线自动化控制系统采用模块化设计思想，主要由三个层次构成：现场设备层、控制层和管理层。现场设备层包括各类传感器、执行机构和机械装置，负责工艺参数的采集和动作执行；控制层以PLC为核心，实现工艺逻辑控制和设备协调；管理层通过人机界面实现生产监控和数据管理。

系统工作原理为：通过传感器网络实时采集浸漆槽温度、漆液粘度、工件位置等参数，PLC根据预设工艺配方和实时数据，控制输送机构、加热装置、搅拌系统等执行单元，实现浸漆过程的自动化运行。系统特别设计了安全联锁机制和故障报警功能，确保生产安全可靠。

与传统控制系统相比，本系统具有以下创新点：采用模糊PID算法实现温度精确控制；开发了基于机器视觉的漆膜厚度在线检测模块；实现了工艺参数的自动调节和优化；建立了完善的质量追溯系统。这些创新显著提升了系统的控制精度和智能化水平。

二、系统硬件设计

系统硬件配置充分考虑可靠性、扩展性和经济性。PLC选用西门子S7-1200系列，具有强大的逻辑控制能力和丰富的通信接口。传感器网络包括PT100温度传感器、超声波液位计、粘度传感器等，确保关键工艺参数的准确采集。

执行机构设计方面，输送系统采用伺服电机驱动的高精度链条输送机，定位精度达±0.5mm；加热系统采用分区控制的电加热管，配合循环泵实现漆液温度均匀分布；搅拌系统采用变频电机驱动，可根据漆液粘度自动调节转速。

特别设计的漆液自动补给系统通过液位传感器和电磁阀实现漆液的定时定量补充，配合粘度传感器实现稀释剂自动添加，保持漆液性能稳定。废气处理单元集成在系统中，通过活性炭吸附和催化燃烧技术实现环保达标排放。

三、系统软件设计

系统软件采用结构化设计方法，基于TIA Portal平台开发。主程序采用模块化结构，包括初始化模块、手动控制模块、自动运行模块、报警处理模块和数据管理模块等。各模块通过全局变量实现数据共享和协调工作。

核心控制算法包括：改进型模糊PID温度控制算法，解决了传统PID在非线性系统中的适应性不足问题；自适应输送速度控制算法，根据工件尺寸和漆液特性自动优化输送速度；智能调度算法，实现多工件并行处理的优化排序。

人机界面设计遵循人机工程学原则，采用WinCC组态软件开发。主界面显示工艺流程全景，子界面提供参数设置、配方管理、报警查询等功能。系统支持工艺配方的存储和调用，可快速切换不同产品类型的生产工艺。

四、关键控制技术研究

温度控制是浸漆工艺的核心环节。本研究提出的分段模糊PID控制算法，将加热过程分为快速升温、精确控温和保温三个阶段，分别采用不同的控制策略。实验表明，该算法将温度控制精度提高到±0.5℃，较传统PID算法响应速度提升30%，超调量减少60%。

漆膜厚度控制通过调节工件提升速度和浸漆时间实现。系统建立了漆膜厚度与工艺参数的数学模型，通过实验数据不断优化模型参数。在线检测模块采用激光测距技术，实时监测漆膜形成过程，形成闭环控制。

系统可靠性设计包括：硬件冗余设计，关键传感器和执行机构采用双备份；软件容错机制，对异常数据自动修正或报警；完善的故障自诊断功能
