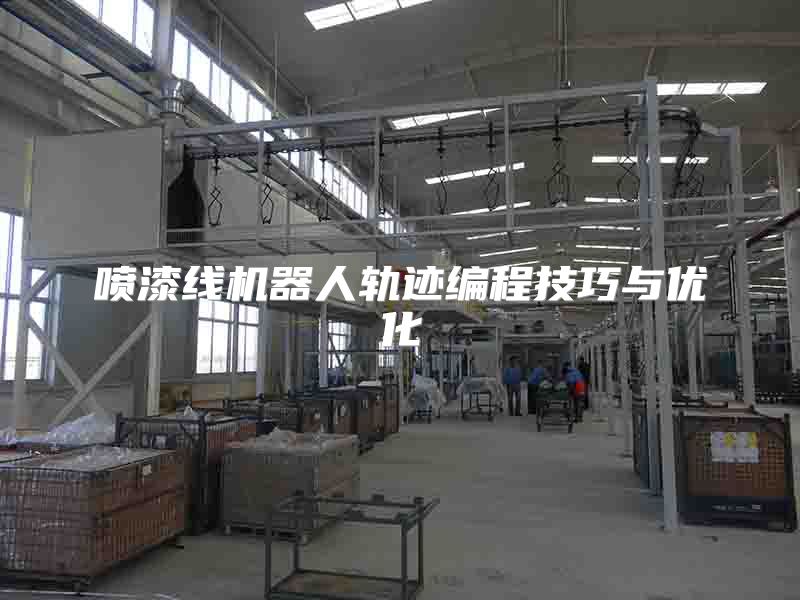

喷漆线机器人轨迹编程技巧与优化

引言

在现代制造业中，喷漆工艺是产品表面处理的关键环节，而机器人喷漆因其高效率、高质量和稳定性已成为行业主流。喷漆线机器人轨迹编程直接关系到喷涂质量、材料利用率和生产效率，是自动化喷漆系统中的核心技术。本文将深入探讨喷漆线机器人轨迹编程的专业技巧与优化方法，帮助工程师提升编程效率与喷涂质量。

一、喷漆机器人轨迹规划基础

1.1 喷漆工艺对轨迹的基本要求

喷漆工艺对机器人轨迹有三大核心要求：覆盖均匀性、边缘清晰度和过渡平滑性。覆盖均匀性指漆膜厚度在整个喷涂表面需保持一致；边缘清晰度要求产品轮廓处的漆膜界限分明；过渡平滑性则强调在多道喷涂或复杂曲面时无明显的接痕。

1.2 机器人运动学与喷漆轨迹关系

六轴工业机器人的运动学特性直接影响喷漆轨迹的执行效果。编程时需考虑各轴的运动范围、速度和加速度限制，避免奇异点位置。特别在复杂曲面喷涂时，机器人的姿态变化会显著影响喷枪与被喷表面的相对角度，这需要精确的轨迹规划来保证喷涂质量。

1.3 常用喷漆轨迹模式分析

常见的喷漆轨迹模式包括：平行扫描式（适合平面或简单曲面）、螺旋式（适合旋转对称件）、轮廓跟随式（适合复杂异形件）和分段组合式（适合大型复杂件）。选择适当的轨迹模式是高效编程的第一步，需根据工件几何特征和喷枪特性综合考虑。

二、喷漆轨迹编程核心技巧

2.1 工件坐标系精确标定

准确的工件坐标系标定是高质量喷漆的基础。采用三点法或六点法建立工件坐标系时，需使用高精度测头，标定误差应控制在±0.1mm以内。对于大型工件或柔性件，还需考虑因重力或夹持力导致的变形，必要时采用在线测量补偿。

2.2 喷枪姿态优化技术

喷枪与被喷表面的理想角度通常为90±15°，距离保持在150-300mm之间。在复杂曲面编程时，可采用"法线跟踪"功能自动调整喷枪姿态。对于深腔或遮挡部位，需要分段编程并优化机器人轴配置，避免碰撞同时保证喷涂可达性。

3.3 轨迹点密度控制策略

轨迹点密度直接影响喷涂质量和效率。平面区域可适当减少点数（间距5-10mm），而高曲率区域需增加密度（间距2-5mm）。现代离线编程软件通常提供自适应点距功能，能根据曲面曲率自动调整路径点分布。

2.4 速度与加速度参数优化

喷漆过程中机器人TCP速度一般控制在200-600mm/s。高粘度涂料取较低值，低粘度可适当提高。加速度参数影响起喷和停喷位置的漆膜均匀性，通常设置为速度值的20-30%。在轨迹拐角或复杂特征处需提前减速，避免因离心力导致喷涂不均匀。

三、高级编程优化方法

3.1 基于CAD模型的自动轨迹生成

利用工件CAD模型可直接生成初步喷涂路径。高级编程软件如RobotStudio、Delmia等提供自动路径生成模块，能识别曲面特征并生成优化路径。这种方法特别适合新产品导入阶段，可减少80%以上的手动编程时间。

3.2 多机器人协同喷涂规划

对于大型工件或高节拍要求的生产线，多机器人协同喷涂能显著提高效率。关键是要合理划分各机器人的工作区域，设置适当的重叠带（通常50-100mm），并通过时间同步确保无干涉。中央控制系统需精确协调各机器人的运动时序。

3.3 动态参数调整技术

先进的喷漆系统可集成视觉检测或膜厚测量装置，实现闭环控制。根据实时检测数据动态调整喷涂参数，如对检测到膜厚不足区域自动增加重复喷涂，或对过厚区域减少涂料流量。这种自适应控制能显著提升材料利用率。

3.4 虚拟调试与仿真验证

在离线编程完成后，必须进行全面的运动仿真验证。检查包括：轨迹覆盖完整性、无碰撞干涉、各轴运动平滑性、节拍时间评估等。虚拟调试能发现90%以上的潜在问题，大幅减少现场调试时间。

四、常见问题解决方案

4.1 边缘堆积问题处理

产品边缘易出现漆膜堆积，可通过三种方法改善：1) 边缘轨迹外偏0.5-1mm；2) 边缘区域降低30-50%的涂料流量；3) 采用专门的边缘处理工艺参数
